Практическая работа "Инженерная графика"
Практическая работа № 1
Тема:Выполнение на чертеже заданной композиции типов линий и шрифта.
Заполнение основной надписи шрифтами заданного номера
Цели:
Формировать умения и навыки применения ЕСКД при оформлении чертежей.
Способствовать запоминанию размеров форматов, типов линий, размеров шрифта.
Содействовать формированию и развитию компетенций обучающихся.
Студент должен знать:
размеры основных форматов чертежных листов;
типы и размеры линий чертежа;
форму, содержание и размеры граф основной надписи на чертежах.
Студент должен уметь:
выполнять линии различных типов на чертежах по ГОСТ 2.303-68;
наносить надписи на чертежах чертежным шрифтом по ГОСТ 2.304-81;
заполнять графы основной надписи по ГОСТ 2.104-68.
Теоретическая часть:
ЕСКД (Единая система конструкторской документации) – нормативные документы (ГОСТы), устанавливающие единые требования к оформлению конструкторской документации.
Чертеж детали – документ, содержащий изображение детали и данные необходимые для её изготовления и контроля (размеры, материал и т.д.).
Чертежи выполняют на листах определенных размеров – форматах.
Обозначение формата | Размеры сторон формата, мм |
А0 | 841х1189 |
А1 | 594х841 |
А2 | 420х594 |
А3 | 297х420 |
А4 | 210х297 |

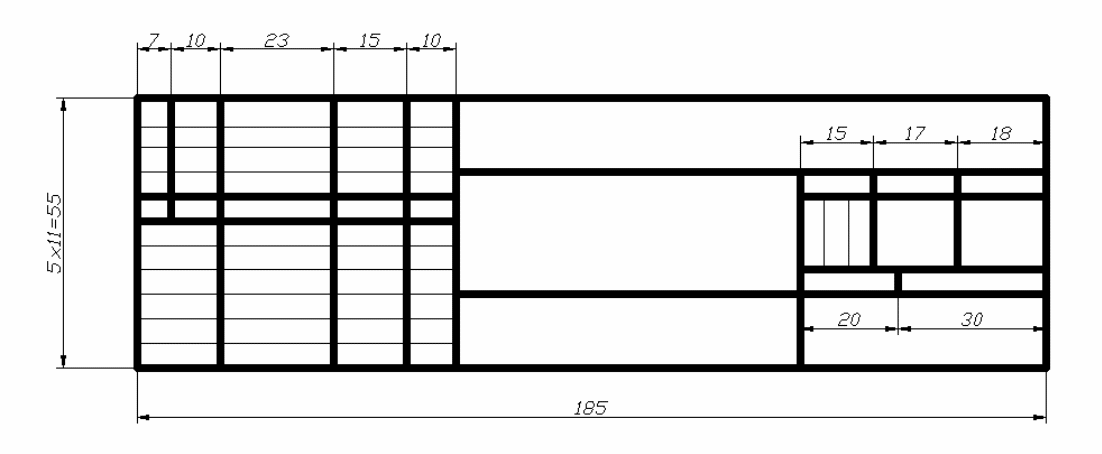

Основная надпись выполняется в нижнем правом углу формата по ГОСТ 2.104— 68.
Линии чертежа
Наименование | Начертание | Толщина линии, мм | Назначение |
Сплошная толстая, основная |
| S от 0,5 до 1,4 мм | Линии видимого контура, рамка, |
Сплошная тонкая |
|
| Линии размерные, выносные |

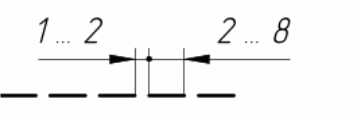

Штриховая |
|
| Линии невидимого контура |

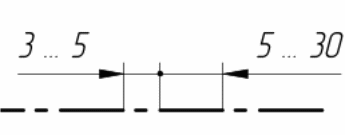

Штрихпунктирная |
|
| Линии осевые, центровые |

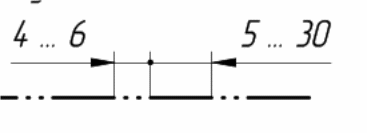

Штрихпунктирная с двумя точками |
|
| Линии, сгиба на развертках |

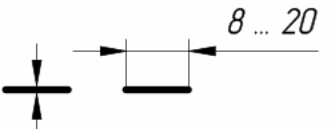

Разомкнутая |
|
| Линии сечений |
Сплошная волнистая |
|
| Линии обрыва |
Линия с изломом |
|
| Линии обрыва |
Таблица Размеры параметров шрифта
Оборудование урока: Формат А3, чертежные инструменты, чертежные доски, пример выполнения работы (Приложение).
Задание:
Вычертить приведенные линии и изображения задания. (Пример выполнения работы).
Написать заданный шрифт.
Заполнить основную надпись.
Параметры шрифта | Обозначение | Размеры, мм | |||||
Прописные буквы и цифры | Высота | h | 3,5 | 5,0 | 7,0 | 10,0 | |
Ширина букв и цифр | А, Д, М, Х, Ы, Ю | g | 2,4 | 3,5 | 4,9 | 7,0 | |
Б, В, И, Й, Л, Н, О, П, Р, Т, У, Ц, Ч, Ь, Э, Я, 4 | 2,1 | 3,0 | 4,2 | 6,0 | |||
Г, Е, З, С, 2, 3, 5, 6, 7, 8, 9, 0 | 1,7 | 2,5 | 3,5 | 5,0 | |||
Ж, Ф, Ш, Ъ, | 2,8 | 4,0 | 5,6 | 8,0 | |||
1 | 1,0 | 1,5 | 2,1 | 3,0 | |||
Строчные буквы | Высота | а, г, е, ж, и, к, л, м, н, о, п,с, т, х, ц, ш, щ, ы, ь, ю, ъ, я | c | 2,5 | 3,5 | 5,0 | 7,0 |
б, в, д, р, у, ф | 3,5 | 5,0 | 7,0 | 10,0 | |||
Ширина | а, б, в, г, д,е, и, к, л, н, о, п, р, у, х, ц, ч, ь, ъ, я | g | 1,7 | 2,5 | 3,5 | 5,0 | |
з, с | 1,4 | 2,0 | 2,8 | 4,0 | |||
м, ы, ю | 2,1 | 3,0 | 4,2 | 6,0 | |||
т, ж, ф, ш, щ | 2,4 | 3,5 | 4,9 | 7,0 | |||
Расстояние между буквами и цифрами | a | 0,7 | 1,0 | 1,4 | 2,0 | ||
Расстояние между основаниями строк | b | 6,0 | 8,5 | 12,0 | 17,0 | ||
Наименование расстояния между словами | e | 2,1 | 3,0 | 4,2 | 6,0 | ||
Толщина линий шрифта | d | 0,35 | 0,5 | 0,7 | 1,0 | ||
Примечание: Ширина букв «ц» и «щ» дана в таблице без хвостиков | |||||||
Порядок выполнения работы:
Оформите формат А3.
Проведите компоновку листа.
Вычертите приведенные линии и изображения, соблюдая их расположение на левой половине листа формата А3. Толщину и другие размеры линий выполнять в соответствии с ГОСТ 2.303-68. Размеры на чертеже не наносить.
Шрифтом 10 типа Б с наклоном написать от руки изображенные буквы, цифры. Перед написанием букв следует нанести размерную сетку. Размеры букв и цифр шрифта брать из ГОСТ 2.304-68.
Шрифтом 7 и 5 типа Б с наклоном написать от руки изображенные фразы. Перед написанием букв следует нанести упрощенную размерную сетку.
Заполните основную надпись.
Контрольные вопросы:
Назовите размеры формата А3?
Какую длину имеют штрихи штриховой линии?
Какая линия применяется для нанесения выносных и размерных линий?
Какую толщину имеет сплошная толстая основная линия?
Какую высоту имеют строчные буквы шрифта 10?
Список литературы:
ГОСТ «Единая система конструкторской документации» (ЕСКД). Общие правила выполнения чертежей. - М.: Изд. Стандартов, 1994.
Миронов Б.Г., Миронова Р.С. Инженерная и компьютерная графика: Учебник- М: Высшая школа, 2004.
Миронов Б.Г., Миронова Р.С Сборник заданий по инженерной графике: Учебное пособие - М: Высшая школа, 2007.
Время на подготовку и выполнение:
Подготовка, объяснение заданий и критерий оценки работы 10 мин
Выполнение 115 мин
Сдача и проверка 10 мин
Всего 135 мин
