Позиционер профильных труб

Проект

Позиционер профильных труб

Слепцов Михаил Андреевич

Мастер производственного обучения

Введение

Актуальность и вызов современности. Современная промышленность предъявляет высокие требования к качеству и эффективности сварочных работ. Сварка – ключевой процесс для создания прочных и надежных неразъемных соединений, основанный на установлении межатомных связей между свариваемыми элементами посредством нагрева и деформации.

Проблема: Качество сварного шва напрямую зависит от точной и надежной фиксации свариваемых элементов. Неправильная регулировка, неудобное пространственное положение деталей приводят к дефектам: подрезам, трещинам, снижению прочности соединения. Традиционные методы позиционирования часто трудоемки, требуют высокой квалификации сварщика и не всегда обеспечивают необходимую точность.

Цель и задачи проекта: Решение проблемы позиционирования.

Цель: Разработка и создание инновационного позиционера профильных труб, обеспечивающего надежную фиксацию, точную регулировку и удобное пространственное положение свариваемых элементов для достижения максимального качества и эффективности сварочных работ.

Задачи:

• Разработка простой, надежной и многофункциональной конструкции позиционера.

• Обеспечение возможности регулировки соосности соединяемых частей труб.

• Максимальное использование доступных и недорогих материалов.

• Создание эргономичного и удобного в использовании устройства.

• Демонстрация практической применимости и преимуществ разработки.

Практическая значимость: Преимущества и сфера применения

Разработанный многофункциональный позиционер профильных труб – это не просто вспомогательное устройство, это инструмент повышения эффективности и качества сварочных работ.

Преимущества:

• Точность и надежность: Обеспечивает точную регулировку соосности соединяемых частей труб, исключая дефекты и гарантируя прочность соединения.

• Удобство и эргономичность: Позволяет сварщику работать в комфортном пространственном положении, снижая утомляемость и повышая производительность.

• Универсальность: Подходит для фиксации и наращивания длины профильных труб различных размеров.

• Экономичность: Изготовление из доступных и недорогих материалов значительно снижает стоимость устройства.

• Простота конструкции: Легкость в изготовлении и эксплуатации.

Область применения:

• Сварочные работы в строительстве.

• Производство металлоконструкций.

• Мебельное производство.

• Ремонтные работы.

• Индивидуальное творчество (мастерские, хобби).

Описание и характеристика изделия: Простота, надежность и функциональность

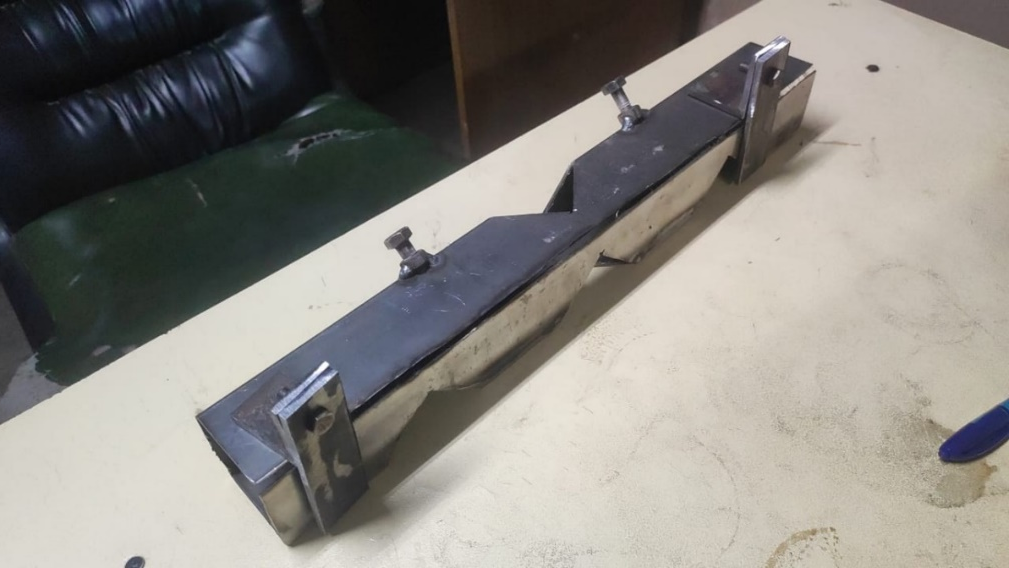

Изделие представляет собой прочную конструкцию, состоящую из профильной трубы (основания), к которой приварены гайки и металлические петли. Фиксация свариваемых элементов осуществляется при помощи четырех затяжных болтов с удобными барашковыми винтами, обеспечивающими надежный и быстрый зажим.

Ключевые характеристики:

• Материал: Профильная труба, сталь.

• Тип фиксации: Механический, болтовой, с барашковыми винтами.

• Количество зажимных элементов: 4

• Функциональность: Фиксация, регулировка соосности, наращивание длины.

Инновационность и особенности разработки: "Сделано своими руками - сделано на совесть!"

Главная особенность и инновационность данной разработки – возможность изготовления позиционера из доступного, подсобного материала. Это позволяет значительно снизить затраты на оборудование и делает его доступным для широкого круга пользователей.

Ключевые особенности:

• Использование подсобного материала: Снижение стоимости, повышение доступности.

• Простота конструкции: Легкость в изготовлении и обслуживании.

• Надежность: Обеспечение качественной фиксации свариваемых элементов.

• Практичность: Удобство в использовании, повышение эффективности сварочных работ.

Заключение

Разработанный позиционер профильных труб – это не просто устройство, это инструмент, который позволяет сделать сварочные работы более эффективными, точными и удобными. Он демонстрирует, что инновационные решения не всегда требуют сложных технологий и больших затрат. Простота, надежность и доступность – вот главные принципы, которые легли в основу данной разработки.

Перспективы:

• Модернизация конструкции для работы с трубами различных сечений.

• Разработка системы регулировки угла наклона трубы.

• Автоматизация процесса позиционирования.

Данный проект представляет собой практическое решение актуальной проблемы, демонстрирует творческий подход и навыки в области металлообработки.

Приложение:

• Фотографии позиционера.
